产品规格型号

产品介绍

概述

SHINING 3D 自动化解决方案为现代制造提供高效率、高一致性的 3D 数字化。通过将先进的 3D 扫描技术与机械臂、控制器底座和转台集成，该解决方案为批量检测、在线测量、质量控制和数字可追溯性提供端到端自动化工作流程。

机器人扫描系列

RobotScan 系列旨在用机器人自动化取代手动操作。它能够实现全自动、标准化的3D扫描，快速获取精确的几何数据并自动生成详细的检测报告。该系统支持针对特定检测需求的定制配置，并与MES系统集成，实现实时反馈和安全数据管理，提高智能制造的效率和质量。

模块化设计——关键功能

多系统集成

高精度全场 3D 测量

简化操作和安装

高效率检验

标准自动化解决方案

RobotScan系列标准化自动化解决方案旨在满足现代制造业的典型检测需求。它支持高精度条纹投影扫描仪和手持式激光扫描仪。

突出显示的配置和用例

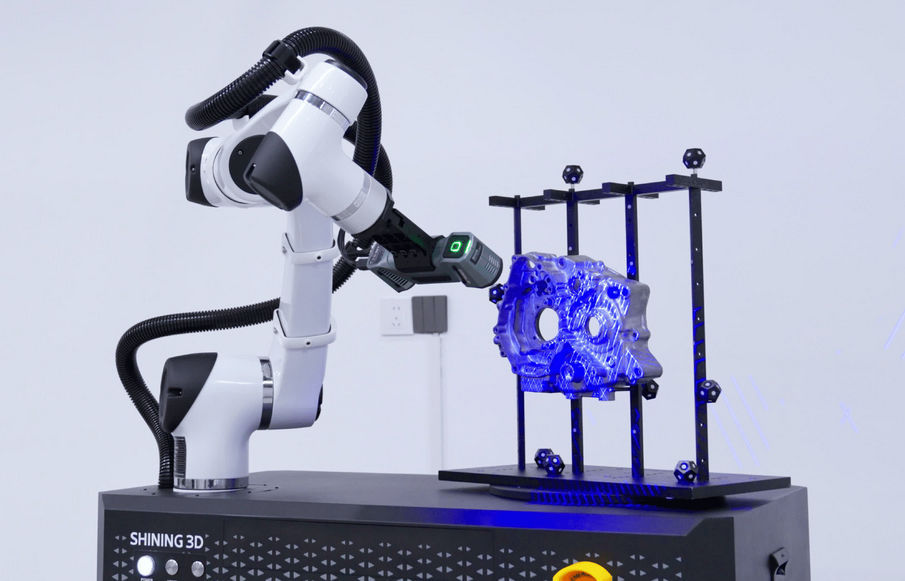

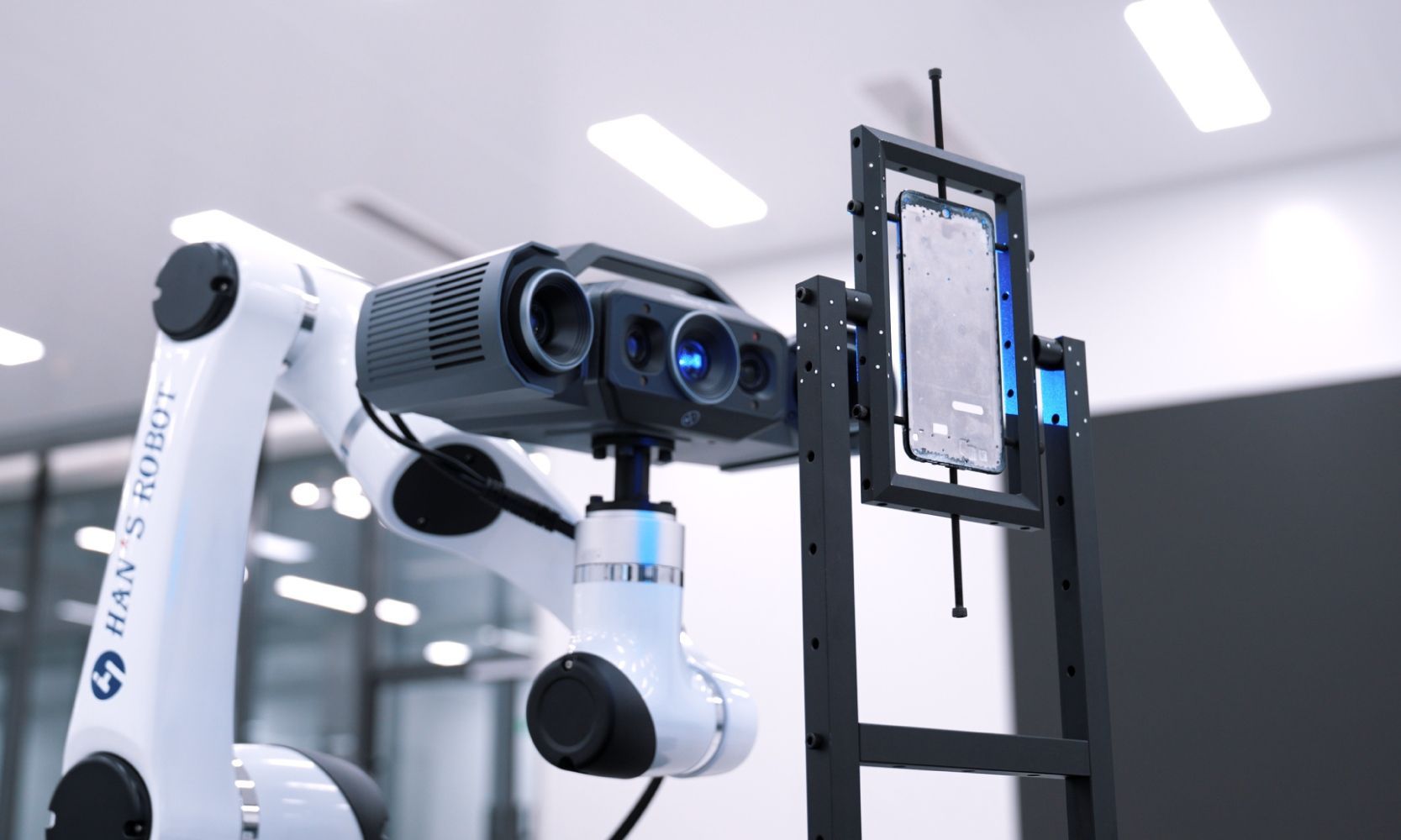

RobotScan Q12 — 针对精细部件（机翼、支架、连接器、齿轮、外壳、电子部件）。专为具有复杂表面或锋利边缘的小尺寸零件测量而设计的传感器。适用于注塑、压铸、熔模铸造和 CNC 零件。提供自动化光学 3D 测量，具有高重复性和条纹投影技术，可实现最佳精度和高细节数据。

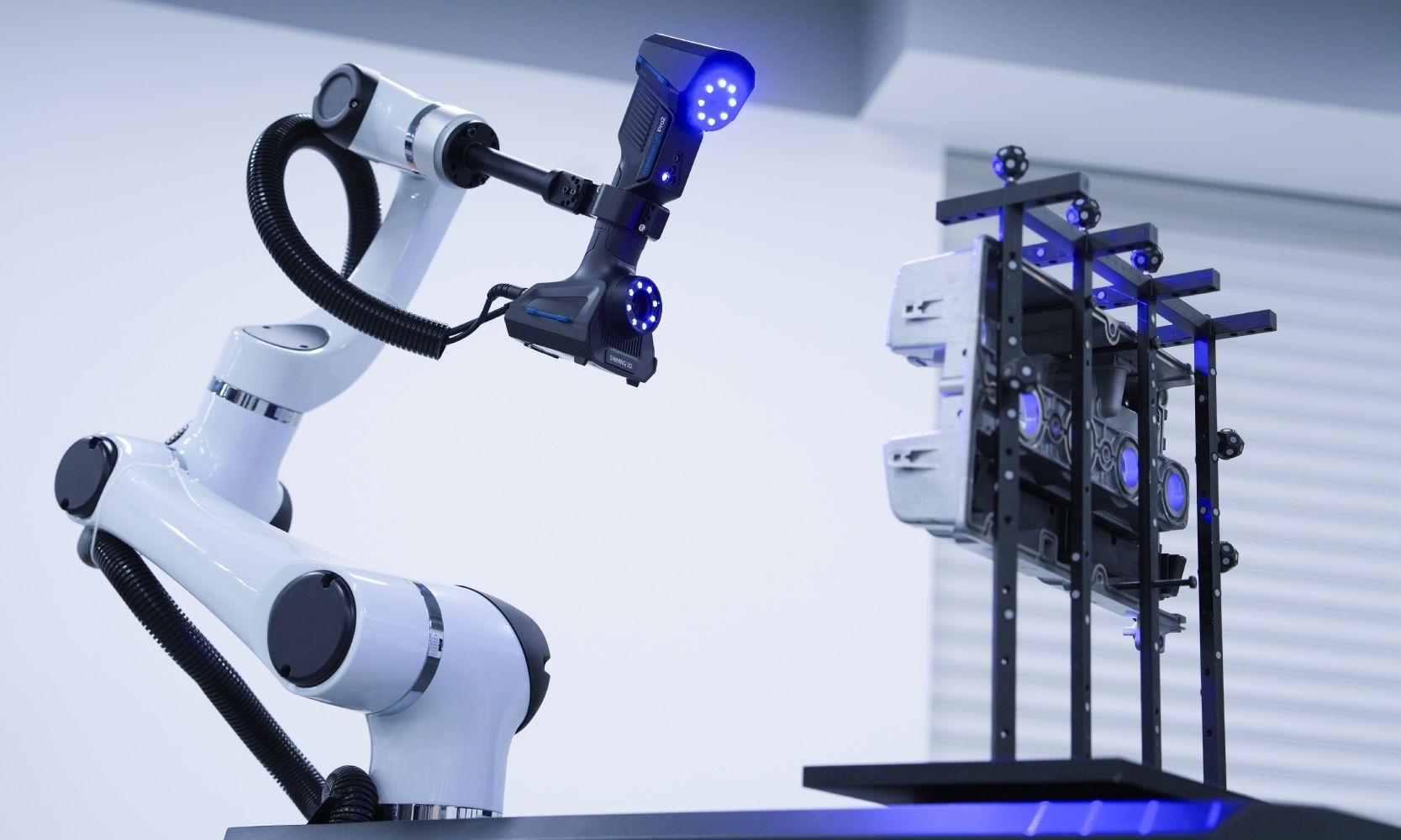

RobotScan UE Pro2 — 适用于中小型钣金零件、铸造外壳、机加工零件和模具部件。材质适应性强（包括黑色、亮面、反光面）。提供无线和有线连接，实现灵活的现场安装。使用适合车间环境的手持式激光技术，具有高精度和高效率。

RobotScan Combo+ — 经济高效的自动化 3D 扫描，用于中小型铸件和机加工零件的批量检测；支持混合尺寸的组件，例如盖子、装饰件、组件和中型外壳。

控制和检测软件

RobotScan Control — 专业自动化软件，用于控制协作机器人手臂、伺服转盘和 3D 扫描仪。通过面向流程的直观界面实现从路径编程到 3D 扫描和检测的完整工作流程执行，以提高自动化效率和稳定性。

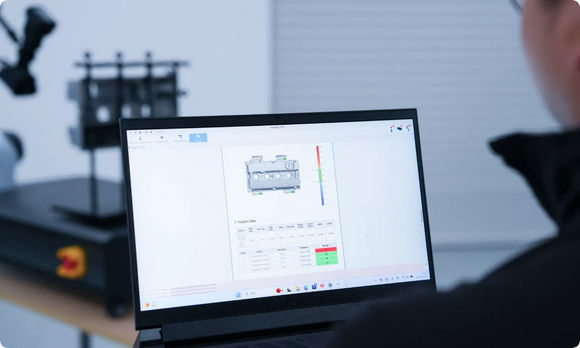

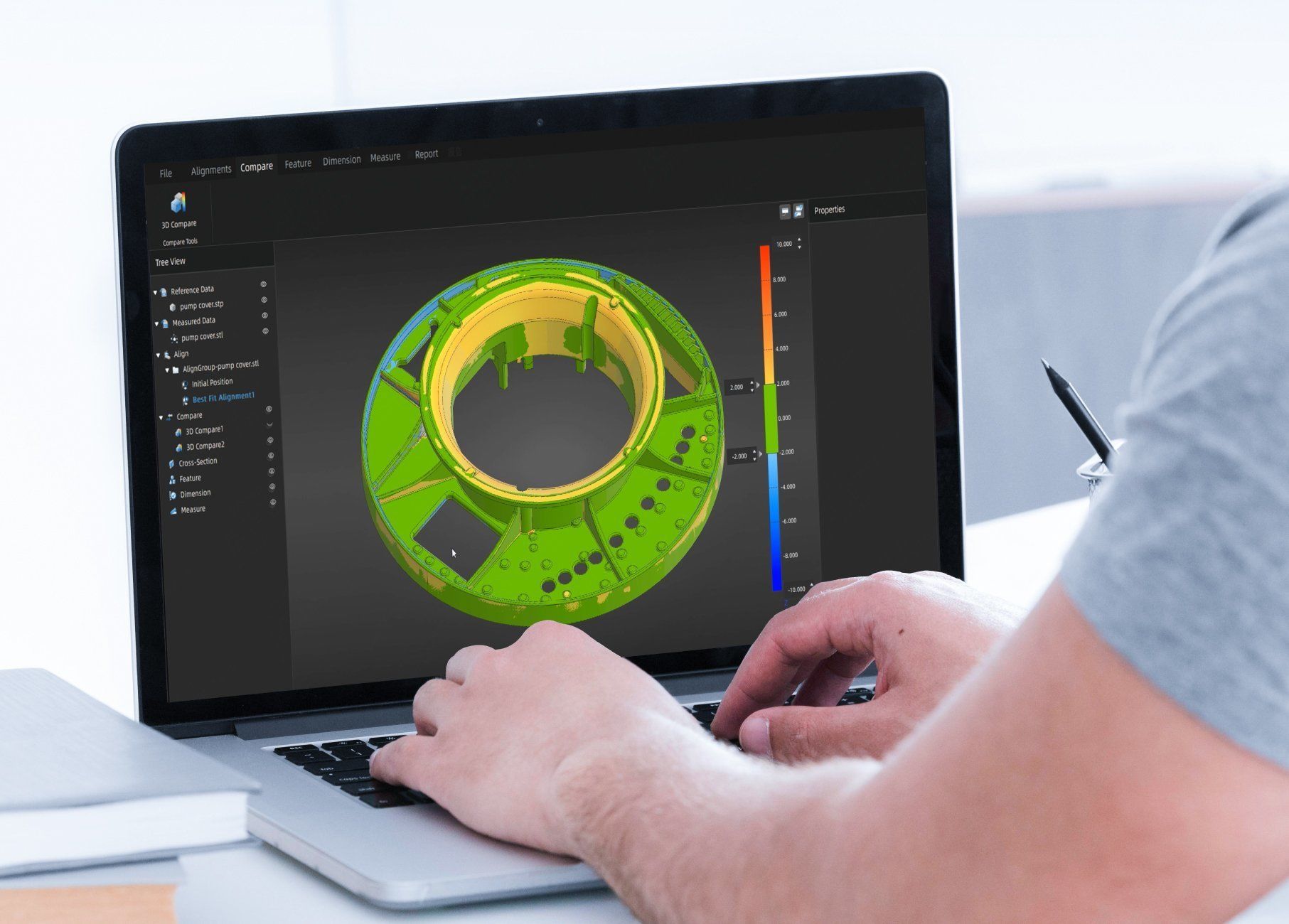

SHINING3D Inspect — 工业检测软件（PTB- 认证），可处理高精度 3D 扫描数据，以进行详细的 3D 比较、测量和检测报告生成。提供可靠、可追溯的检测结果，满足制造质量控制要求。

定制和组件

RobotScan系列提供完全可定制的配置，包括机械臂（多个品牌和规格）、SHINING 3D计量级扫描仪、转盘、固定装置、PLC系统、软件模块和机器人导轨。支持的机器人品牌：华研机器人；优傲机器人（UR）； FANUC； DOBOT 机器人。转盘和导轨可根据负载能力、直径、旋转模式和工作范围进行定制，以匹配特定的生产环境。

自动 3D 扫描运行中

RobotScan 将 3D 扫描仪、机械臂、控制器底座和转台组合成模块化解决方案。设置功能包括自动校准、用于创建工作流程的可视化编程以及用于加载/卸载系统的选项，以在无需手动干预的情况下执行扫描和零件处理。

技术规格

可测量物体尺寸：≤500 mm

转盘承载能力：≤20 kg

机器人类型：协作机器人、华研机器人

机器人工作半径：800 mm

尺寸：1030×670×270 毫米

重量：70 公斤

电源：100 – 240V（单相，10A）

安全工作空间：2400 × 2400 × 1600 mm
